PIEZAS GRUPO NESSY

PIEZAS GRUPO NESSY

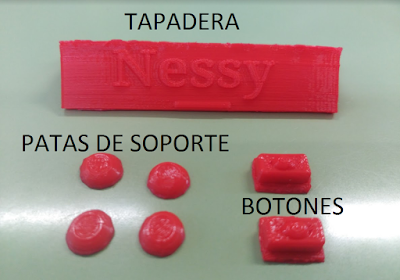

Estas son las piezas para formar nuestra Nintendo NES mini:


1. Tapadera: Sirve para abrir la zona donde se pueden introducir los juegos.

2. Patas de soporte: Son unos pequeños soportes que van debajo de la carcasa para que no se ralle y que haya ventilación para que la placa base no se recaliente. Se deben imprimir 4 de estas patas (una en cada esquina).

3. Botones: Son simplemente de adorno pero podrían hacerse funcionales mediante un circuito eléctrico unido a la placa base. Se deben hacer 2.



4. Parte de abajo: Base donde se sitúa la Raspberry.



5. Juntas: Sirve para unir la parte de abajo con la de arriba.



6. Parte de arriba: Se utiliza para tapar la parte de abajo, en la que se encuentra la Raspberry. Para que no se separen se usan las juntas.

Para hacer las piezas hemos utilizado el Tinkercad y el Cura 3.1.0. Con el Cura hemos puesto las siguientes características:

• Altura de capa de 0.2 mm.
• Grosor de capa de 0.8 mm.
• Relleno del 20%.
• Temperatura de impresión: 210ºC.
• Temperatura de placa de impresión: 60ºC.
• Velocidad de impresión de 40 o 60 mm/s (dependiendo de la pieza).
• Falda de 2 mm.
• Flujo del 100%.

-Enlace de descarga de componentes:

 https://drive.google.com/drive/folders/1rWLUJ9bz6wKbtnDqCQQEZJGUyioYosZM?usp=sharing



-Fotos de las piezas ya finalizadas:

Parte de arriba

Juntas

Parte de abajo

-Fotos trabajo final:

Primeros pasos - Pixers

PRIMEROS PASOS - PIXERS

Somos el grupo Píxers, somos Virginia Árbol, Sergio Barbero, Antonio José Ortega y Natalia Rodríguez, y hemos decidido hacer la lámpara de Píxar como
proyecto de impresión 3D.

Empezamos haciendo una lluvia de ideas, donde pensamos sobre ideas como:

1. Una cámara con un carrete de imágenes que cada vez que le diésemos pasara de imagen, como la de juguete de los niños.
2. Una cámara para meter dentro el móvil, y que el botón de echar la foto coincidiese con el botón de volumen para que echase la foto de verdad en el móvil.
3. Una casa de muñecas de juguete con muñecos articulados, como Playmobil.
4. Unas impresiones 3D de muñecos Pokémon.

5. Una pistola con un mecanismo que dispare gomas.
6. Una Torre Eiffel o una Torre de Pisa a escala, con luces LED y un interruptor, que sirva como lámpara o decoración.
7. Una lámpara con forma de Luna o de cualquier otro planeta, y una luz dentro. Habíamos pensado la Luna, Saturno…

8. Una lámpara como la de Píxar que sirviera como lámpara de verdad.

Al final, nos decantamos por esta última, porque estuvimos mirando en diferentes páginas donde había modelos de impresión 3D, y nos pareció que la idea más
original y más compleja, puesto que las demás ideas eran algo simples, como la Torre Eiffel, la de Pisa o de la Saturno.

Y como en los modelos disponibles, vimos que para imprimir la lámpara de Píxar había que imprimir pieza a pieza y después ensamblarlas con tornillos,
muelles, y un cable para encender la luz. La idea es que sea articulable como la propia lámpara de Píxar.

Nuestra intención es que funcione como un flexo corriente.

Nos inspiramos por una página de estas webs de diseño 3D donde había una de estas lámparas de Pixar. Nos pareció muy buena idea, así que
decidimos intentar hacerla desde cero (en todo caso, podríamos ayudarnos si tenemos problemas con estos archivos).

Creemos que va a ser un reto porque tendremos que aprender a diseñar a la vez que avanzamos con el proyecto, además de que al final habrá que
ensamblar un portalámparas para enroscar la bombillas y nos cuanto cables, además de las propias piezas.

Presentación Grupo AlJaAlChus

Buenos días, nuestro grupo está formado por Alberto Camacho, Alejandro Sánchez, Jesús Mullor y Javier Calvo.
Pensamos realizar un cuchillo del CS:GO llamado Karambit para más tarde pintarlo y una figura de Charmander.

Presentación Grupo MarioAdrián

Buenas tardes, somos Adrián y Mario y os vamos a presentar nuestro proyecto.
Vamos a hacer una jaula para pájaros.

Buenas tardes.
Os dejo un enlace donde se habla de varios repositorios donde encontrar material para la impresora 3d.
Los 8 mejores sitios para bajar archivos .stl en 2018

Saludos!!

Buenos días, nuestro grupo lo componen Javier Cano, Alejandra Lucena, Raúl Valverde y Armando Vaquero

Presentación GRUPO NESSY

PRESENTACIÓN GRUPO NESSY

-Nuestro grupo está formado por Alejandro Contreras, Ignacio Árbol y Álvaro Luna.

-Hemos pensado en hacer una NINTENDO NES MINI, aunque vamos a tener que coger de Internet algunas partes del proyecto ya que son demasiado difíciles, algunas las modificaremos y otras las haremos nosotros.

-Le vamos a poner una Raspberry como esta para así poder jugar como si fuese la consola original:

-Podremos jugar a  los juegos de las antiguas recreativas hasta los de la PSX o PSP. Los juegos de las consolas que estén entre medias (Atari, Game Boy, Game Cube, Nintendo 64, Nintendo DS...) también podrán ser jugados con esta placa base.

Pondremos un sistema operativo capaz de leer también  juegos más avanzados  como los de PS2 (aunque es probable que den fallos).

Presentación Movimiento Naranja

Nuestra idea es hacer algo "parecido" a esta imagen, utilizando el programa Sketchup. Podremos colocar el móvil, llaves, reloj, etc. La idea es hacer un objeto cotidiano que usemos en nuestro dia a dia.

Alan, Manuel, Carlos, Ismael, Milosz y Antonio Adamuz.
